Основное руководство по синхронизации генераторов

Представьте, что вы пытаетесь влиться в поток машин на скоростной автомагистрали. Вам нужно идеально подстроиться под скорость и направление движения других автомобилей. Если вы едете слишком быстро или слишком медленно, или пытаетесь влиться под неправильным углом, результатом станет катастрофическая авария.

А теперь представьте, что “автомобиль” — это многотонный генератор энергии, а “магистраль” — это многомиллионная электрическая сеть. Процесс их соединения называется синхронизация генератора, и это одна из самых важных и точных процедур в мире электроэнергетики.

Неправильное подключение — это не просто неудобство, оно может привести к катастрофическому отказу оборудования и массовым отключениям электроэнергии. Правильный подход — залог стабильности и надёжности нашего электроснабжения.

В этом руководстве подробно изложена вся информация, которую вам необходимо знать о синхронизации генераторов: от основных принципов до методов, позволяющих обеспечить ее безопасную работу.

Что такое синхронизация генератора?

Проще говоря, синхронизация генераторов — это процесс согласования ключевых характеристик подключаемого генератора (ещё не подключённого к системе) с работающей энергосистемой. Эта работающая система может представлять собой основную электросеть или другой работающий генератор.

Прежде чем главный выключатель будет замкнут для их соединения, обе стороны должны быть “синхронизированы”. Это означает, что их электрические сигналы должны быть максимально выровнены. Представьте, что два пловца прыгают в бассейн одновременно, с одинаковой скоростью и ритмом, чтобы избежать брызг.

Цель — обеспечить плавное и бесперебойное подключение, при котором электроэнергия от генератора поступает в систему без толчков и помех. После синхронизации и подключения генератор может начать распределять электрическую нагрузку, обеспечивая электроэнергией дома, предприятия и критически важную инфраструктуру.

Как работает синхронизация генератора

Процесс синхронизации заключается в соблюдении четырёх определённых условий. При их соблюдении две системы переменного тока фактически являются зеркальными отражениями друг друга, что обеспечивает безопасное соединение.

1. Равное напряжение: Выходное напряжение генератора должно быть равно напряжению работающей системы. Если напряжение генератора слишком высокое, это вызовет значительный скачок реактивной мощности (VAR) в системе, что приведет к перегреву и потенциальному повреждению. Если напряжение слишком низкое, система будет перенаправлять мощность на генератор, что приведет к его перегреву.
2. Равная частота: Частота, измеряемая в герцах (Гц), должна быть одинаковой. В большинстве сетей это 50 или 60 Гц. Если частота генератора выше частоты системы, он будет пытаться разогнать всю сеть, действуя как двигатель. Если частота ниже, сеть будет пытаться раскручивать генератор, создавая огромную нагрузку на первичный двигатель (например, дизельный двигатель или турбину). Это несоответствие вызывает резкие колебания мощности, которые могут привести к поломке валов и разрушению обмоток.
3. Та же последовательность фаз: Это относится к порядку, в котором три фазы напряжения (A, B и C) достигают своего пикового значения. Последовательность подключения генератора должна быть ABC, как и в работающей системе. Это фундаментальная проверка электропроводки, которая выполняется один раз при первоначальной установке. Неправильная проверка гарантирует полное короткое замыкание в момент замыкания выключателя.
4. Нулевой фазовый угол: Это окончательное, точное условие синхронизации. Даже если напряжение и частота совпадают, отдельные синусоиды генератора и системы могут быть рассинхронизированы. “Фазовый угол” — это разница в их положениях. Замыкание выключателя при нулевом угле, то есть при идеальном выравнивании волн, обеспечивает плавную передачу активной мощности (кВт). Замыкание при любом другом угле вызывает внезапный, разрушительный скачок мощности, поскольку системы резко синхронизируются.

Для достижения этих условий операторы и автоматизированные системы используют органы управления для регулировки скорости двигателя генератора (регулирования частоты) и его возбуждения (регулирования напряжения).

Важность синхронизации генератора

Синхронизация — это не просто передовая практика, это непреложное требование безопасности и надежности. Её важность можно свести к трём ключевым моментам:

1. Предотвращение катастрофического ущерба: Замыкание из-за “рассинхронизации” — одно из самых серьёзных событий, с которыми может столкнуться генератор. Возникающие при этом циркулирующие токи могут многократно превышать номинальный ток генератора. Это может привести к мгновенному:

• Повреждение или разрушение обмоток и изоляции статора генератора.
• Создает огромное крутящее напряжение на валу ротора, что может привести к его сдвигу или разрушению подшипников.
• Вывести из строя первичный двигатель (или турбину) из-за внезапного механического удара.

2. Обеспечение стабильности системы: Электросеть — это хрупкий баланс спроса и предложения. Неправильное подключение генератора подобно резкому толчку или рывку на чаше весов. Это вызывает колебания напряжения и частоты, которые могут сработать на других защитных устройствах, что может привести к каскадному отказу и потенциальному… широкомасштабное отключение электроэнергии. Правильная синхронизация поддерживает стабильность сети.

3. Включение распределения нагрузки и избыточность: Для объектов, использующих несколько генераторов, таких как больницы, центры обработки данных и промышленные предприятия, синхронизация обеспечивает их совместную работу. Синхронизируя и соединяя (параллельно) генераторы, можно создать более крупную и надёжную систему электроснабжения. Это обеспечивает резервирование (в случае выхода из строя одного из них остальные берут на себя нагрузку) и позволяет эффективно распределять нагрузку в зависимости от спроса.

Как синхронизировать генератор: методы и инструменты

Существует два основных метода синхронизации генератора: ручной и автоматический. Оба метода предполагают использование набора приборов для контроля ключевых параметров.

Ключевые инструменты синхронизации

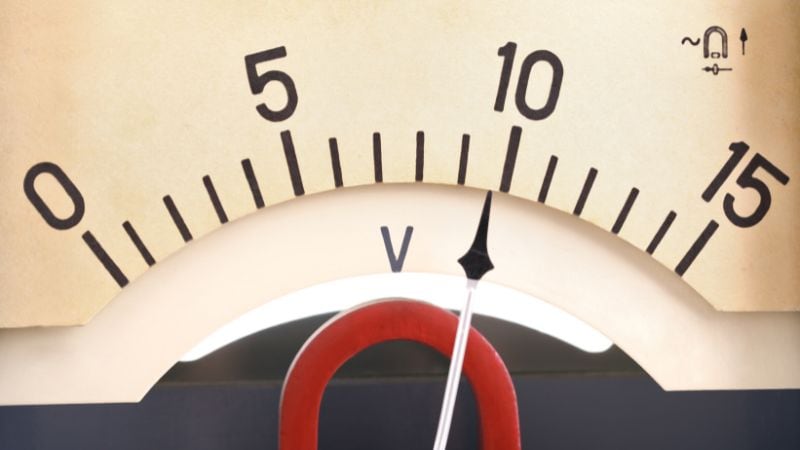

• Вольтметры: Для контроля и сравнения напряжений.
• Частотомеры: Для отображения частоты как генератора, так и работающей системы.
• Синхроскоп: Это специализированный циферблатный прибор с вращающейся стрелкой. Скорость движения стрелки указывает на разность частот, а её положение (12 часов) — на фазовый угол. Медленное движение стрелки, приближающейся к отметке 12 часов, сигнализирует о том, что пора замыкать выключатель.
• Реле проверки синхронизации (устройство 25): Автоматическое защитное реле, которое непрерывно контролирует все условия синхронизации. Оно разрешает замыкание выключателя только в том случае, если все параметры находятся в безопасных, предварительно заданных пределах.

1. Ручная синхронизация

Это традиционный метод, основанный на умении и рассудительности обученного оператора.

• Процесс: Оператор запускает генератор и доводит его частоту вращения и напряжение до требуемых значений. Затем он внимательно следит за показаниями синхроноскопа и измерителей. Он точно настраивает регулятор частоты вращения двигателя, чтобы добиться соответствия частоты, и наблюдает за вращением стрелки синхроноскопа. Когда стрелка движется очень медленно (указывая на небольшую разницу частот) и почти достигает отметки 12 часов (нулевой фазовый угол), оператор вручную замыкает автоматический выключатель.
• Плюсы: Низкие первоначальные затраты, дают оператору возможность прямого управления.
• Минусы: Высокая зависимость от навыков человека, подверженность ошибкам, особенно в стрессовых условиях. Не подходит для быстрой или частой синхронизации.

2. Автоматическая синхронизация

Это современный стандарт для большинства применений, особенно для больших или часто запускаемых генераторов.

• Процесс: Ан автосинхронизатор (автоматизированная панель управления) берёт управление на себя. Она считывает те же параметры, что и оператор-человек, но с цифровой точностью. Она посылает электронные сигналы на регулятор напряжения генератора для микрорегулировки. Когда все четыре параметра — напряжение, частота, чередование фаз и фазовый угол — находятся в пределах жёстких допусков, автосинхронизатор автоматически подаёт команду на замыкание выключателя.
• Плюсы: Чрезвычайно быстрый, точный и безопасный. Исключает риск человеческой ошибки. Незаменим для беспилотных электростанций и критически важных резервных систем.
• Минусы: Более высокая первоначальная стоимость и необходимость более сложной настройки и калибровки.

Распространенные применения синхронизации генераторов

Синхронизация генераторов нужна не только крупным угольным или атомным электростанциям. Её можно встретить во многих местах:

• Электростанции, подключающиеся к сети: Это наиболее классическое применение. Каждая солнечная электростанция, ветровая электростанция, гидроэлектростанция и тепловая электростанция должны быть идеально синхронизированы с основной энергосетью, прежде чем смогут начать подавать электроэнергию.
• Установки с несколькими генераторами (параллельное подключение): В местах, где требуется много электроэнергии или где нет подключения к электросети, например, на горнодобывающих предприятиях, крупных судах, музыкальных фестивалях и удалённых промышленных объектах, несколько дизель-генераторов синхронизируются и работают параллельно, образуя мини-сеть. Это обеспечивает гибкое и надёжное электроснабжение.
• Критические резервные системы электропитания: Больницы, центры обработки данных и финансовые учреждения оснащены мощными резервными генераторами. Чтобы обеспечить плавный переход при отключении электроэнергии, эти генераторы часто синхронизируются друг с другом перед включением нагрузки здания. Некоторые современные системы даже используют “закрытый переход”, который синхронизирует генератор с сетью. до переключение обратно, предотвращая даже кратковременное отключение питания.

Часто задаваемые вопросы

Что произойдет, если неправильно синхронизировать генератор?

Рассинхронизация может иметь катастрофические последствия. Она вызывает мощный электрический и механический удар в системе. В результате могут быть сломаны валы генератора, сгорели обмотки, повреждены подшипники и серьёзно поврежден первичный двигатель. Кроме того, может сработать защитное реле, что приведёт к локальному или даже масштабному отключению электроэнергии.

Можно ли синхронизировать любой генератор?

Нет. Синхронизация возможна только для генераторов и генераторных установок, специально разработанных и оборудованных для параллельной работы. Для этого требуется специальная система управления, подходящий автоматический выключатель и защитные реле, например, реле контроля синхронизации. Стандартный переносной генератор для этого не предназначен.

В чем разница между синхронизацией и распараллеливанием?

Синхронизация это процесс согласования напряжения, частоты и фазового угла. Параллелизация это действовать замыкания автоматического выключателя для подключения синхронизированного генератора к работающей системе. Перед параллельным подключением необходимо выполнить синхронизацию.

Каково назначение синхроноскопа?

Синхроскоп обеспечивает оператору простое визуальное руководство при ручной синхронизации. Его вращающаяся стрелка показывает разницу частоты и фазы между генератором и системой, сообщая оператору точный момент, когда можно безопасно включить выключатель.

Заключение

Синхронизация генераторов — это фундаментальная инженерная практика, лежащая в основе надёжного электроснабжения. Хотя концепция согласования напряжения, частоты и фазы в теории проста, её реализация требует невероятной точности. Ставки невероятно высоки, и в случае сбоя процесса существует риск серьёзных повреждений и отключений электроэнергии.

К счастью, благодаря сочетанию опытных операторов, точных приборов и всё более сложной автоматизации мы овладели этим тонким искусством. От самой большой электростанции до самой важной резервной системы, правильная синхронизация генераторов гарантирует, что при переключении выключателя свет не погаснет, а оборудование будет работать безопасно и бесперебойно.
